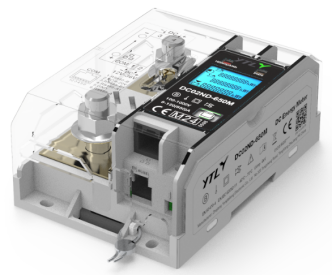

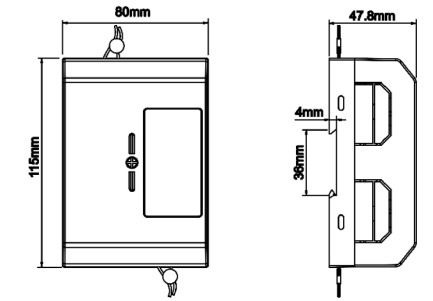

DC02ND系列直接式智能直流电能表
DC02ND系列直接式智能直流电能表，专为直流充电桩、光伏电站、储能系统等直流计量场景精心打造。该系列电能表采用分流器与电能表的一体化设计，同时提供可选的分体式从机以满足双回路计量等特定需求场景。此外，该系列电能表采用导轨式安装方式，具备体积小巧、安装便捷的特点。全系列电能表支持RS485通信，与多种协议兼容；在整体计量精度和功能多样性方面表现出色，满足MID、CPA、Eichrecht等多项认证与法规要求，舟孜糯是满足高精度直流计量需求的理想选择。
1.1. 功能特点
l计量功能丰富：正向、反向电能量计量；支持双回路计量
l精度等级1级
l多费率、多时段：产品默认拥有4费率、8时段舟孜糯
l通信方式灵活：支持RS485通信，满足modbus、DL/T645-2007协议；支持以太网通信
l液晶屏背光显示：展示电压、电流、电量、功率等信息；带自动轮显，默认间隔5S
l具有自诊断、告警与安全防范功能
l具有线路损耗能量补偿
l符合S.A.F.E标准的OCMF读数
l符合德国Eichrecht法规
l具备MID、CPA认证
2. 产品规格参数
2.1. 电压输入
电压连接 | 直连 |
额定电压（UN） | 100V-1000V |
电压容差 | 从 0.8 至 1.15 Un |
输入抗阻 | 40 MΩ |
2.2. 电流输入
电流版本 | 200A | 400A | 650A |
电流连接 | 直连 | 直连 | 直连 |
基本电流（Ib） | 40A | 80A | 120A |
最小电流（Imin） | 2A | 4A | 6A |
最大电流（Imax） | 200A | 400A | 650A |
启动电流（Ist） | 160mA | 320mA | 480mA |
2.3. 测量精度
参数 | 精度 |
电压 | ±0.5% |
电流 | ±0.5% |
功率 | ±1% |
电能 | 1级 |
2.4. 辅助电源
电压 | 12~36V DC或115-250V AC（二选一） |
功耗 | ≤2W（无通讯） |
2.5. 通信参数
通信方式 | RS485、以太网（仅主机） |
协议 | RS485兼容Modbus RTU、DLT/645-2007；以太网采用http-json、http-ocmf协议 |
兼容校验 | 符合OCMF校验，兼容透明软件 |
通信类型 | 双向 |
RS485连接类型 | 2 线 |
网络连接类型 | RJ45 |
RS485配置参数 | Modbus 地址( 1 至 247) 波特率（主机：9.6/19.2/38.4/57.6/76.8/115.2 kbps） 波特率（从机：9.6/19.2/38.4/115.2 kbps） 奇偶校验( 无/奇数/偶数) |
刷新时间 | ≤100ms |
2.6. 功能参数
计量功能 | 分流器采样；测量直流功率、电流、电压 |
计量方式 | 绝对值计量、正反向计量、双回路计量（可选） |
费率 | 默认4费率、8时段；夏令时可设置 |
自诊断 | 储存自诊断 |
事件告警 | 过流、温度过高、磁场检测、电池电量低等 |
固件升级 | 本地升级、远程升级 |
时钟 | 网络自动校时、温度补偿 |
其他功能 | 线路损耗补偿功能、分流器温度实时监控 |
2.7. 常规参数
LCD显示 | 8+2（点阵式） |
LCD刷新时间 | 1S |
LED | 绿灯：主计量芯片正常 黄色：主从计量芯片正常 红绿交替：通信不正常， 红色常亮：有过温，过流，过磁警告 |
按键 | 翻页、设置 |
IP等级* | IP20 |
防护等级 | Ⅱ类防护 |
额定脉冲电压 | 6kV |
安装方式 | 导轨式（3.5P） |
*注意：本系列产品需要安装到具有IP54防护等级的机柜内（室外），或具有IP51防护等级的机柜内（室内）
2.8. 环境规格
工作温度 | -40℃~70℃ |
储存温度 | -40℃~70℃ |
最大湿度 | ≤95% |
海拔高度 | ＜2000米 |
2.9. 标准与法规认证
符合标准 | IEC 62052-11：2020 IEC 62052-31：2015 IEC 62053-41：2021 JJF 1779-2019 《电子式直流电能表型式评价大纲》 GBT 33708-2017 《静止式直流电能表》 |
符合法规 | 德国Eichrecht法规 |
产品认证 | MID、PTB、CPA |
