【第209期】深入解析蓄电池在线监测装置的工作原理与应用
主要功能
1、电池电流和电压监测：监测电池的充放电电流和电压，以了解电池的工作状态和健康程度。通过监测电池的电流和电压变化，可以及时发现电池的过充或过放等异常情况，并采取相应的措施进行调整。
2、内阻监测：蓄电池的内阻是衡量电池性能的重要指标之一，直接影响电池的容量和充放电效率。通过在线监测电池的内阻变化，可以判断电池的老化程度和性能衰减情况，及时做出维护和更换的决策。
3、温度监测：电池的工作温度对其性能和寿命有重要影响。蓄电池在线监测装置通过感应电池的温度变化，可以判断电池的发热情况，及时采取散热措施，防止电池因高温而损坏或容量下降。
4、容量估算：通过对电池的放电过程进行实时监测，根据放电曲线和电池的特性参数，可以估算出电池的剩余容量和可用时间，为用户提供准确的能源预警和管理。
5、数据分析和预测：在线监测装置会采集电池的参数数据并进行实时分析和处理，利用算法模型进行电池性能预测和故障诊断。通过对电池工作状态的分析和预测，可以提前预防电池故障和减少故障造成的损失。
应用领域
蓄电池在线监测装置广泛应用于铁路牵引变电站、通讯机房、UPS电源、电网系统、数据中心等关键设施的蓄电池状态监测及分析。在这些领域中，蓄电池作为重要的后备电源设备，其稳定性和安全性直接关系到电力供应和关键设施的正常运行。
产品介绍
安科瑞公司ABAT100系列蓄电池在线监测系统是在线电池监测产品，可以提前对失效的电池进行预警及电池均衡，符合ANSI/TIA-942标准要求。

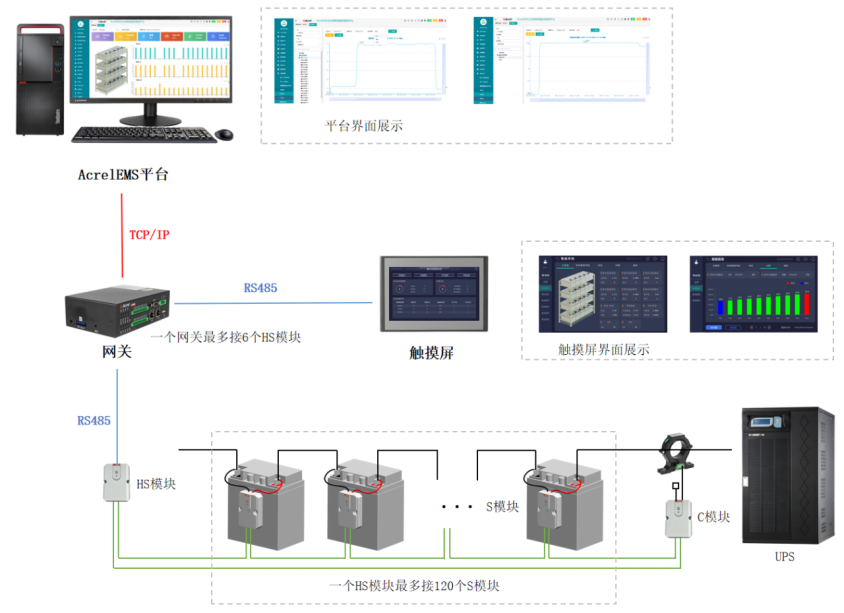

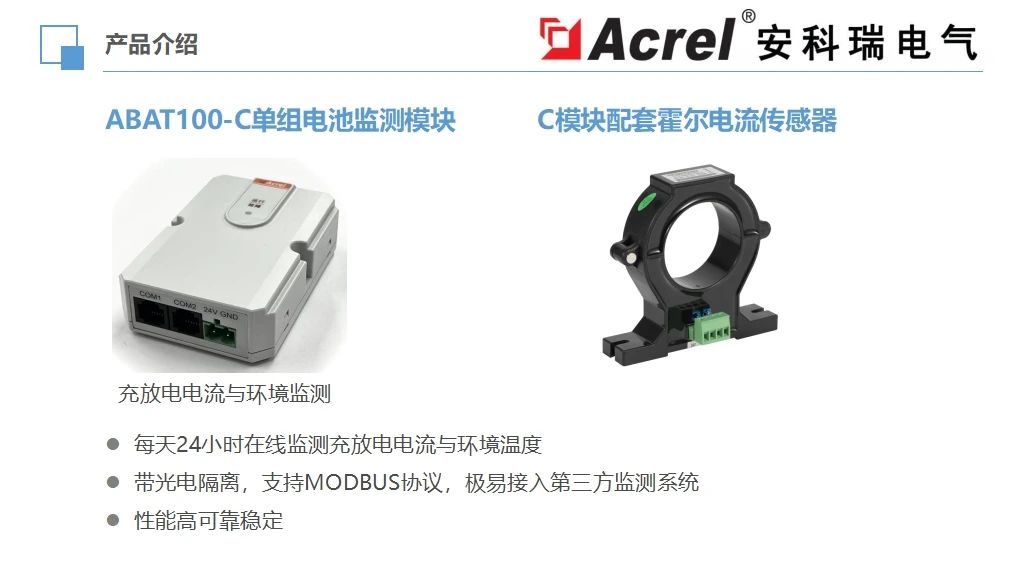

该系统具有监测电池的电压、内阻与内部温度功能，安装、维护与接入非常方便。系统主要由ABAT100-S模块、ABAT100-C模块、ABAT100-HS采集器、ATP010KT触摸屏组成，可通过采集器查询告警与实时数据、设置参数等，可选配监测平台实现网络化集中管理。

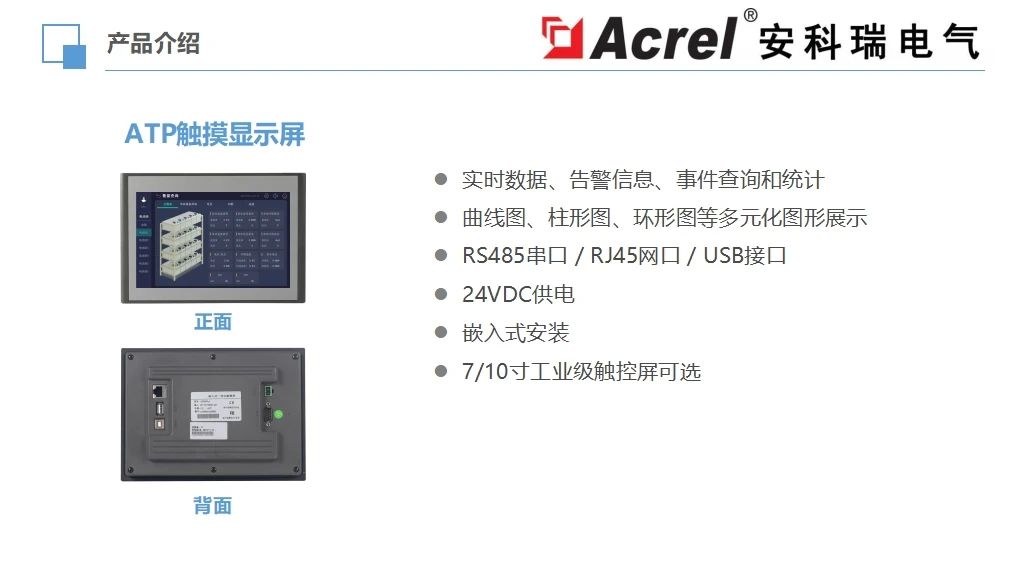

(ATP触摸显示屏正面背面示意图）

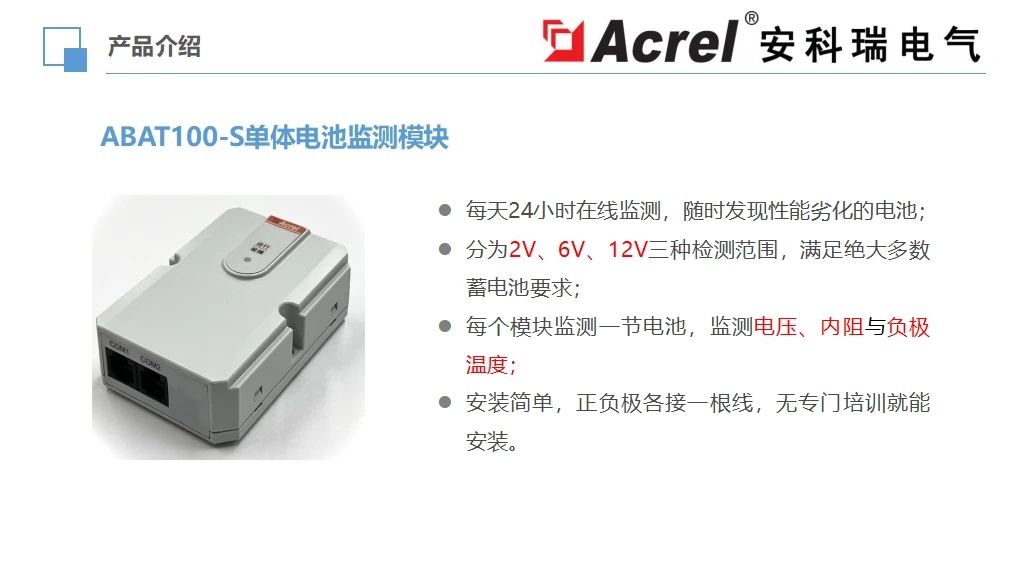

(ABAT100-S单体电池检测模块示意图）

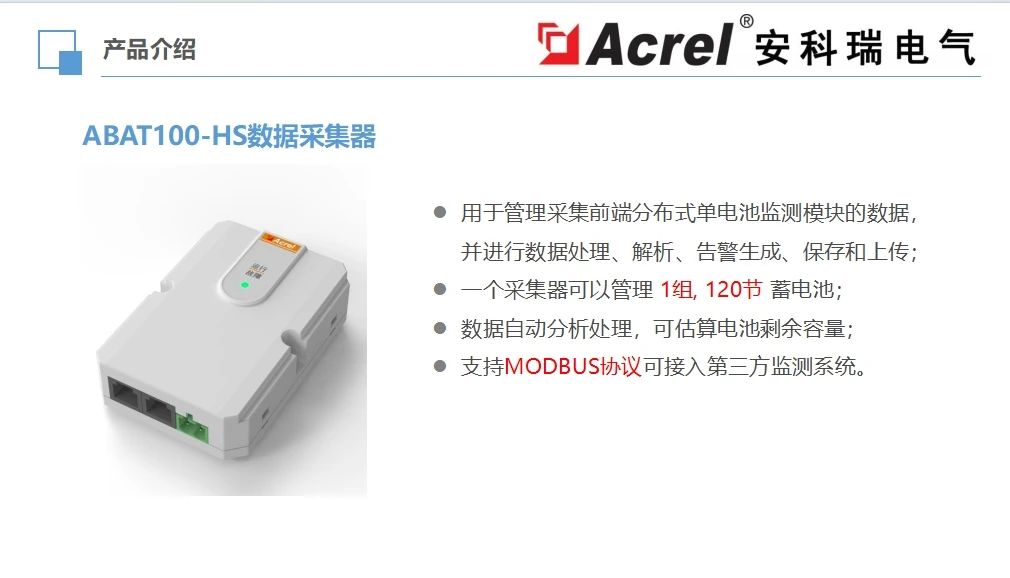

(ABAT100-HS数据采集器示意图）

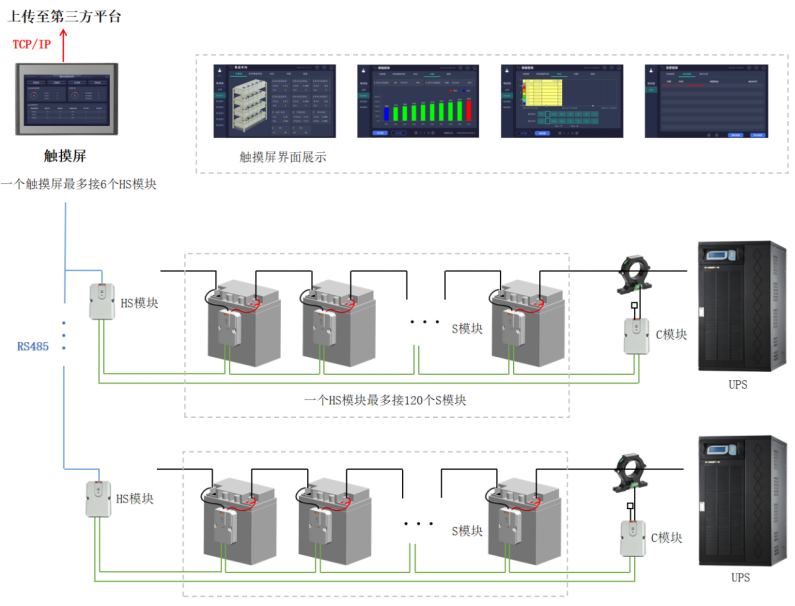

(智慧断电器工作原理示意图）
项目案例-
台州第一人民医院蓄电池检测
(台州第一人民医院蓄电池检测示意图）
项目要求：需要一套蓄电池检测系统，可以在电脑和手机端对电池的电压、内阻、温度等进行检测，并提前对失效的电池进行预警，保障电池组备电时间。
配套产品：监控系统 EIOT
网关AWT200
监控模块:ABAT100-HS,
ABAT100-C,
ABAT100-S-12

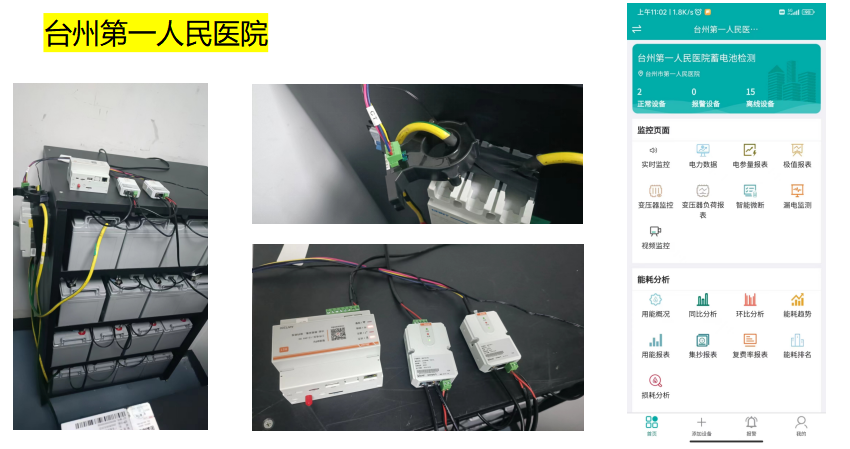

（设备安装展示示意图）
